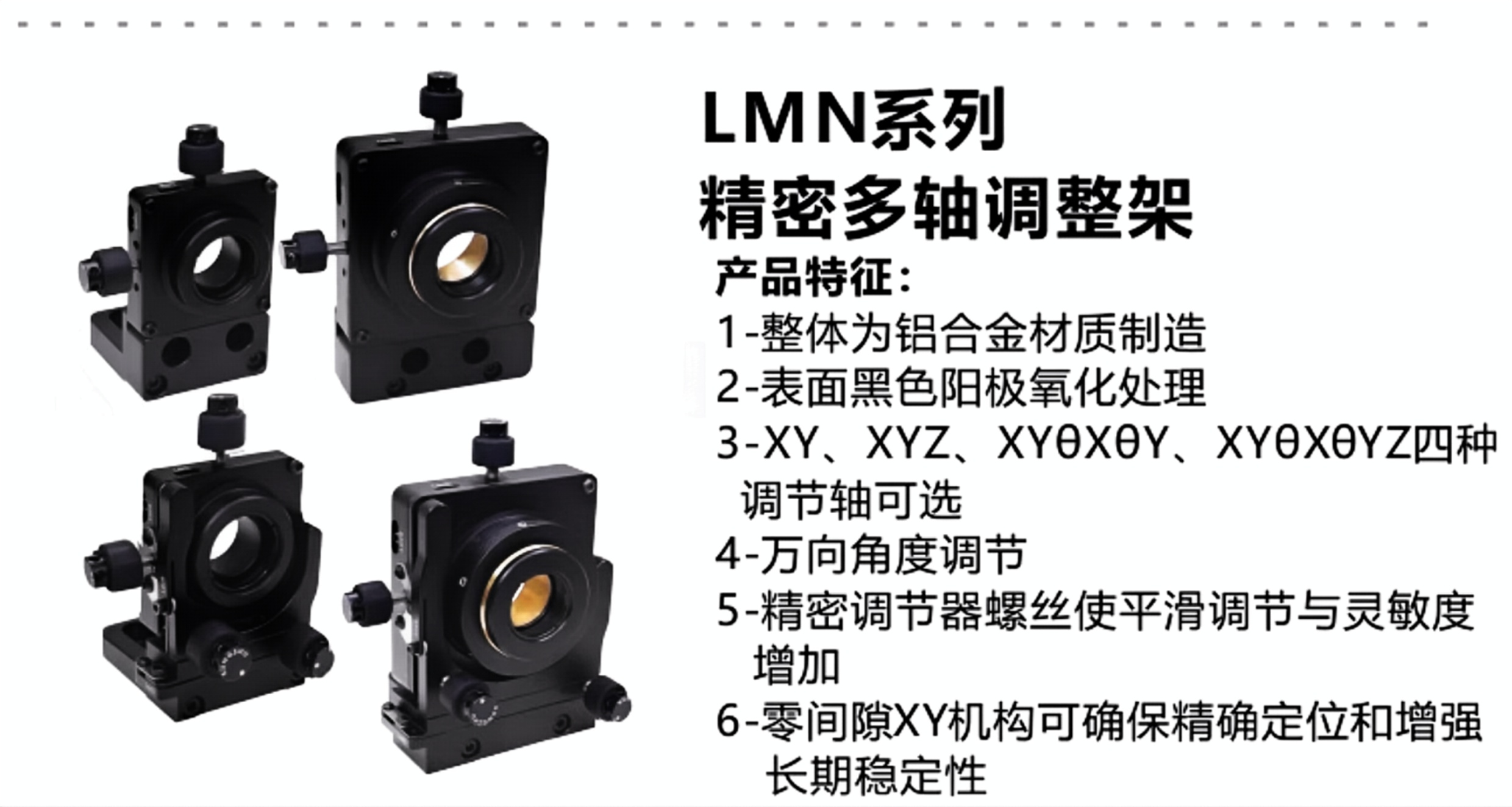

LMN系列精密多轴调整架

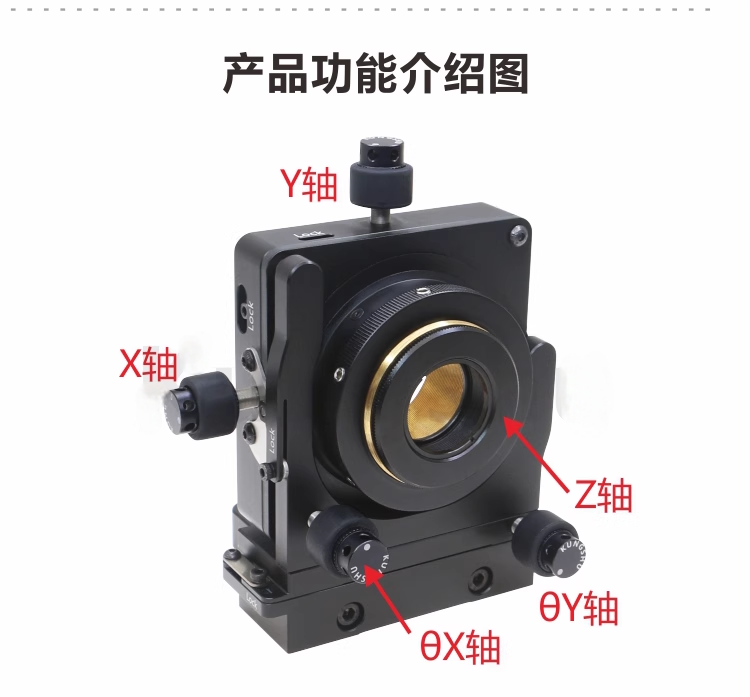

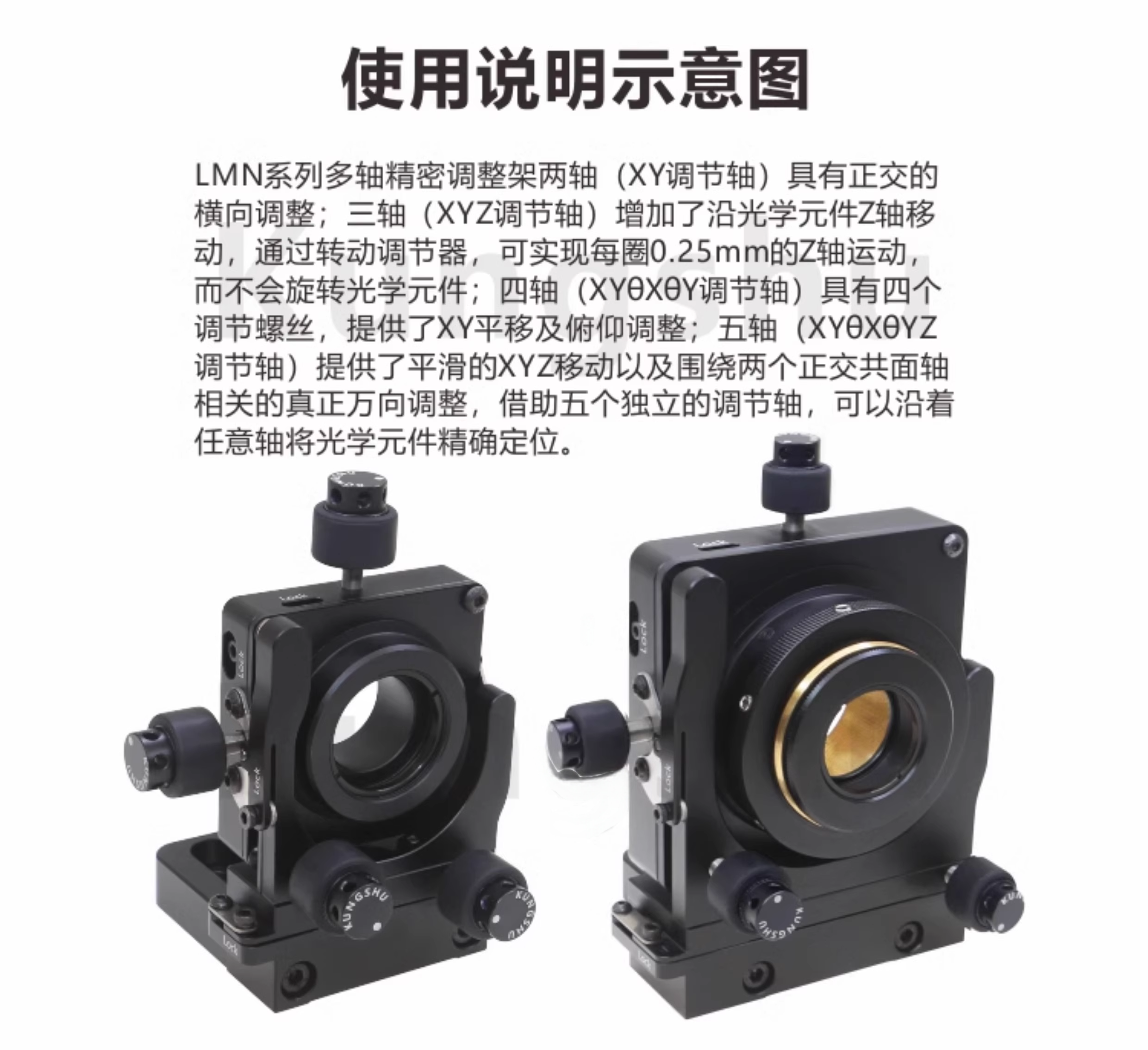

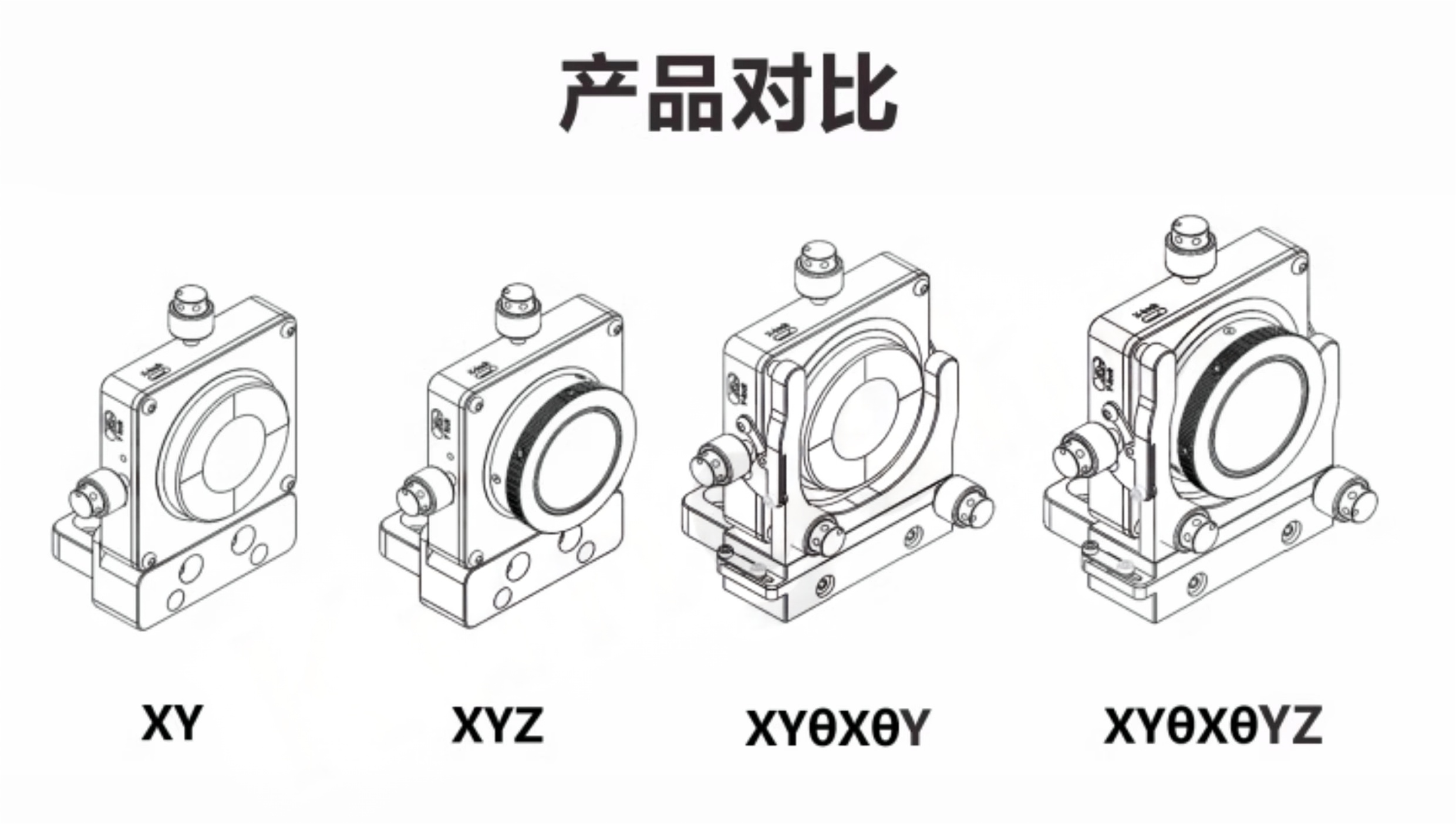

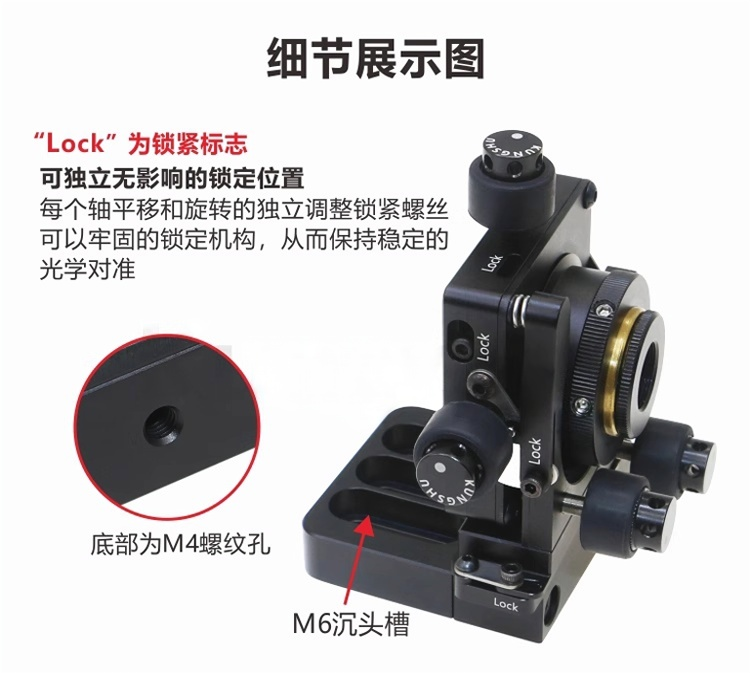

LMN系列多轴精密调整架两轴（XY调节轴）具有正交的横向调整；三轴（XYZ调节轴）增加了沿光学元件Z轴移动，通过转动调节器，可实现每圈0.25mm的Z轴运动，而不会旋转光学元件；四轴（XYθXθY调节轴）具有四个调节螺丝，提供了XY平移及俯仰调整；五轴（XYθXθYZ 调节轴）提供了平滑的XYZ移动以及围绕两个正交共面轴相关的真正万向调整，借助五个独立的调节轴，可以沿着任意轴将光学元件精确定位。整体为铝合金材质制造。表面黑色阳极氧化处理。XY、XYZ、XYθXθY、XYθXθYZ四种调节轴可选。万向角度调节。精密调节器螺丝使平滑调节与灵敏度增加。零间隙XY机构可确保精确定位和增强长期稳定性

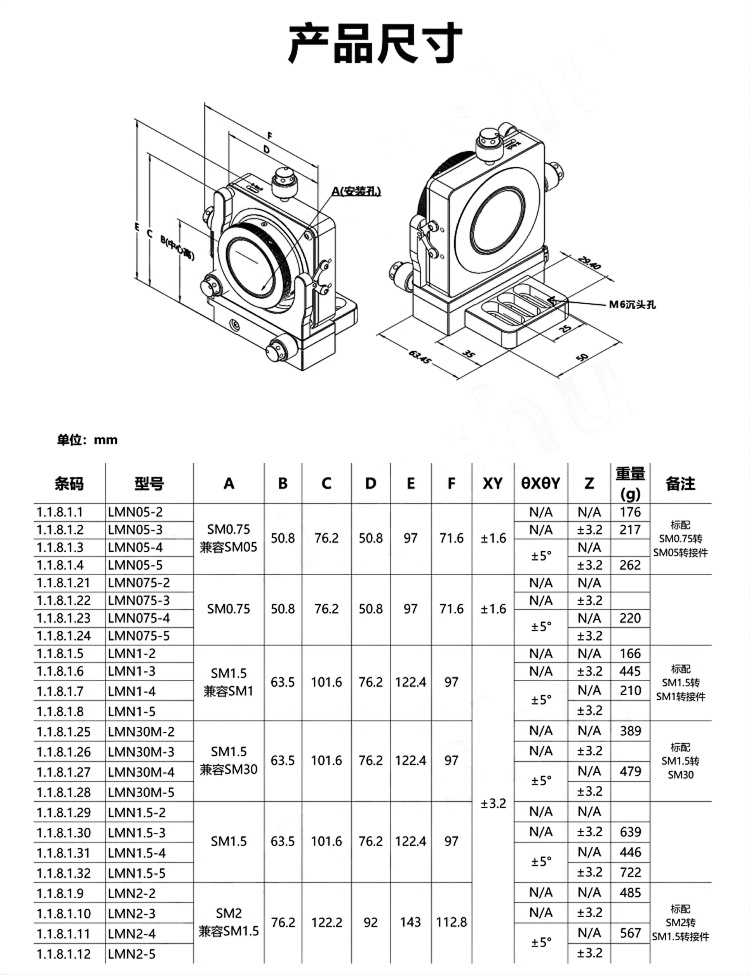

产品型号
