30mm笼式小型立方体

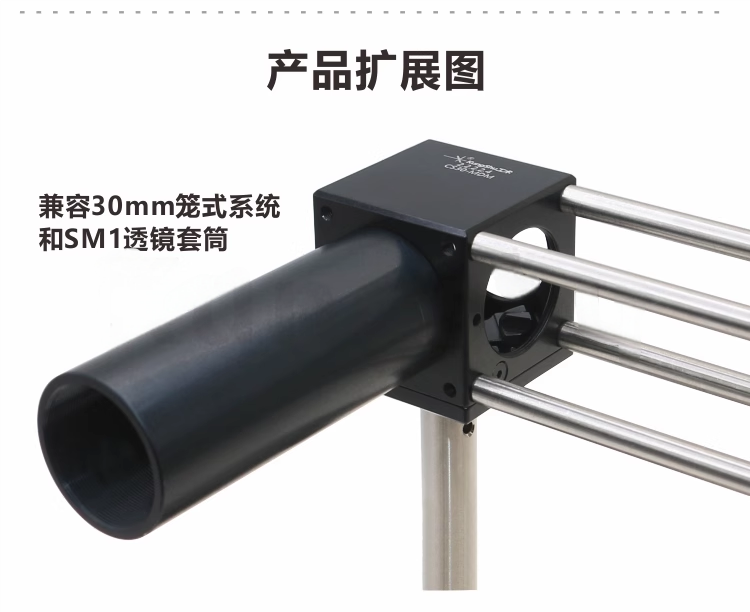

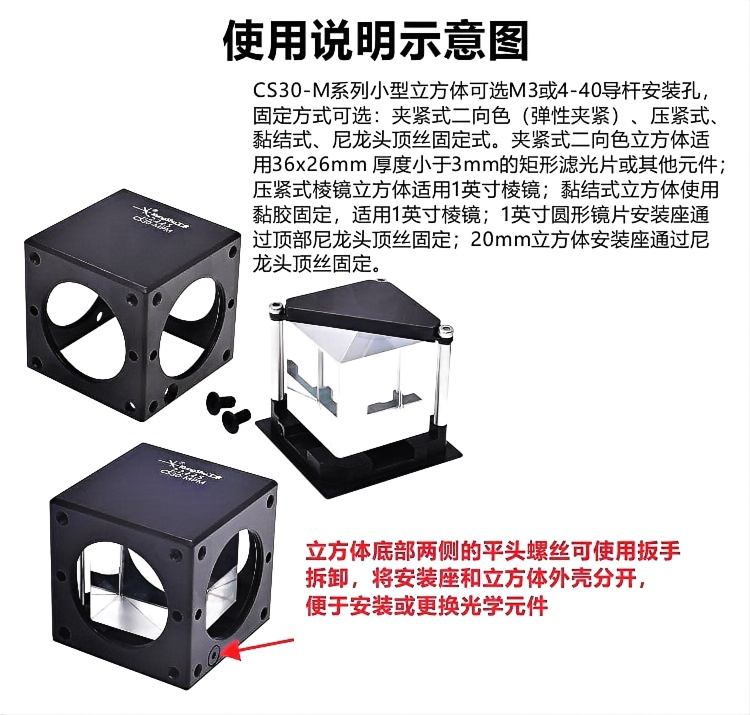

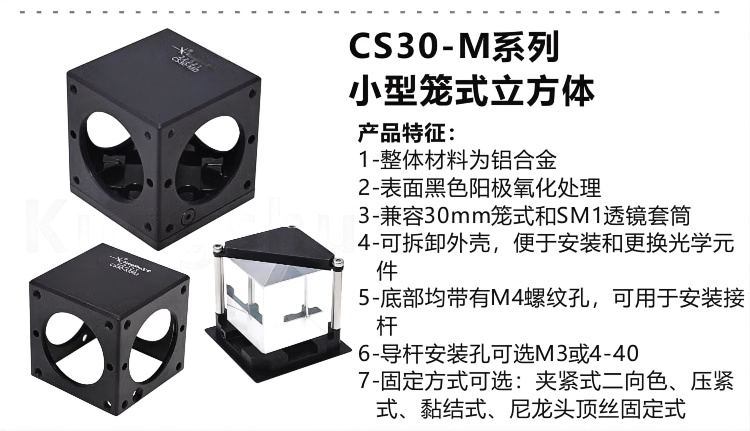

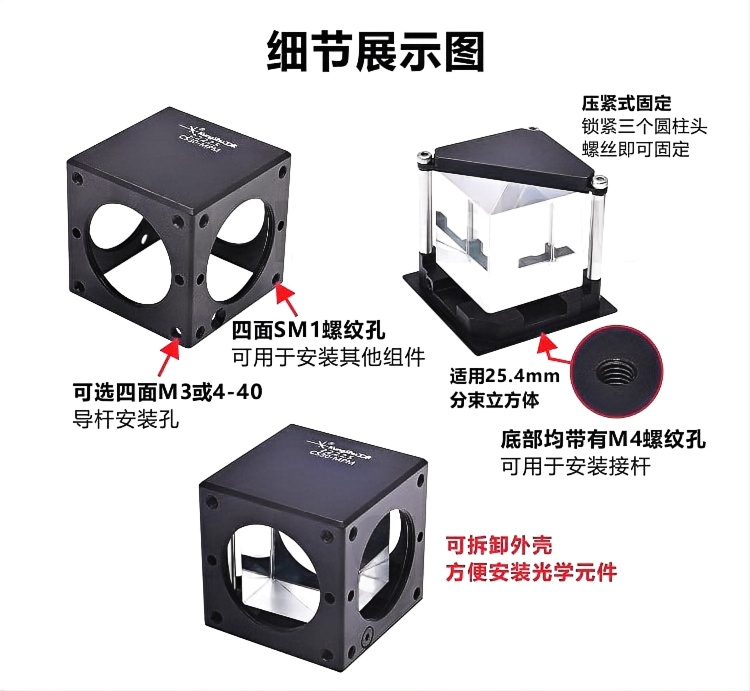

CS30-M系列小型立方体可选M3或4-40导杆安装孔，固定方式可选:夹紧式二向色(弹性夹紧)、压紧式黏结式、尼龙头顶丝固定式。夹紧式二向色立方体适用36x26mm厚度小于3mm的矩形滤光片或其他元件，压紧式棱镜立方体适用1英寸棱镜;黏结式立方体使用黏胶固定，适用1英寸棱镜;1英寸圆形镜片安装座通过顶部尼龙头顶丝固定;20mm立方体安装座通过尼龙头顶丝固定。整体材料为铝合金。表面黑色阳极氧化处理。兼容30mm笼式和SM1透镜套筒。可拆卸外壳，便于安装和更换光学元件。底部均带有M4螺纹孔，可用于安装接杆。导杆安装孔可选M3或4-40。固定方式可选:夹紧式二向色、压紧式、黏结式、尼龙头顶丝固定式

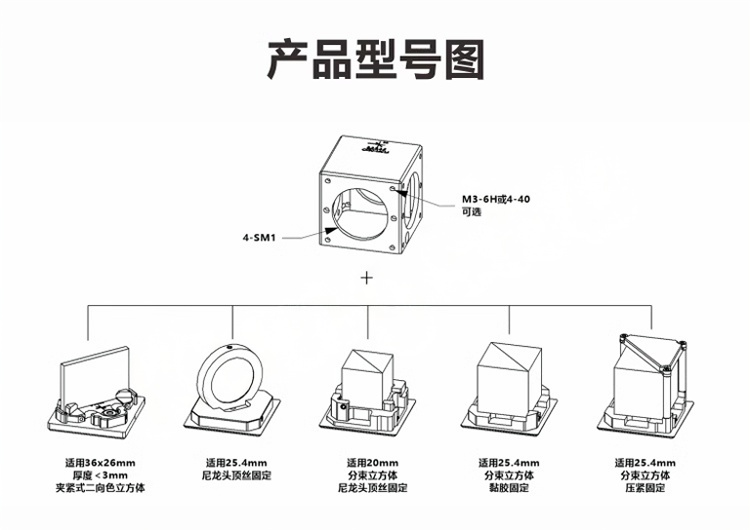

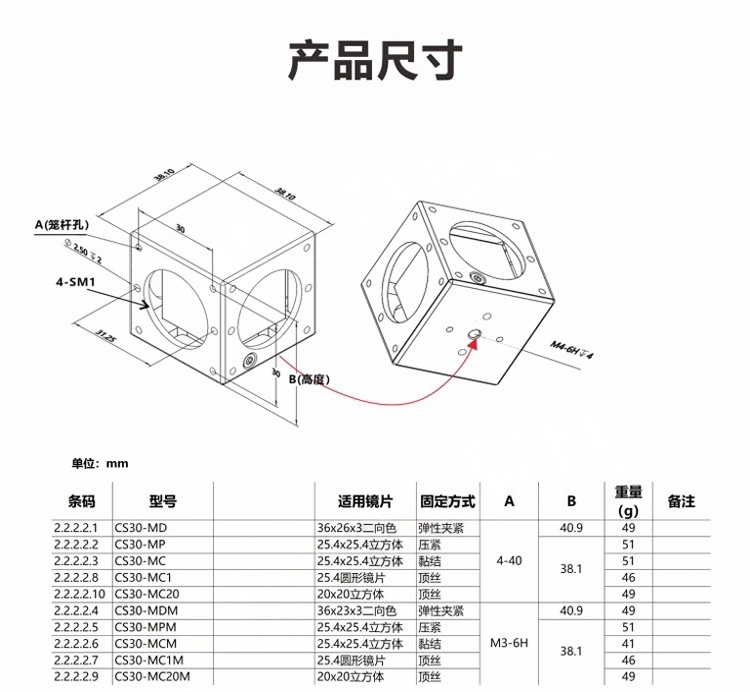

产品型号
