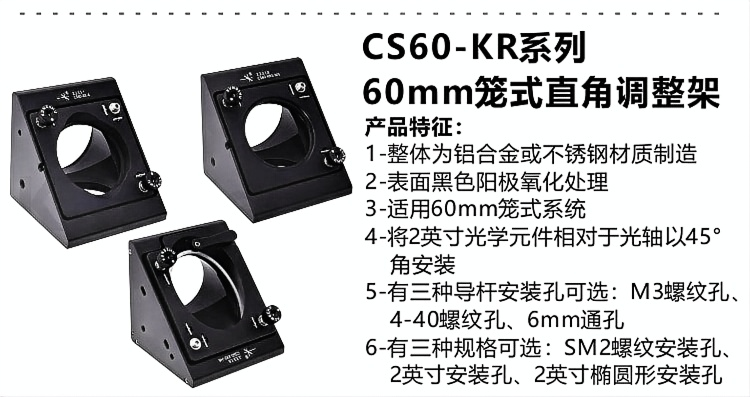

60mm笼式直角调整架

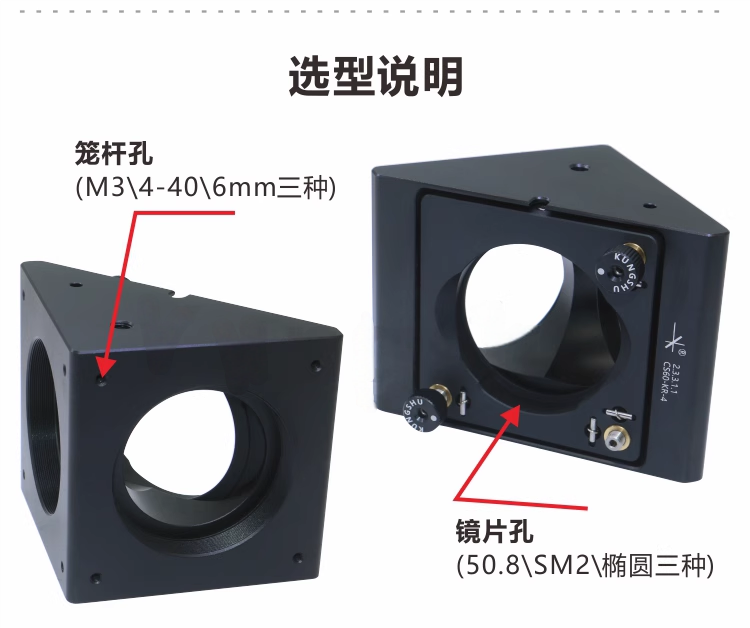

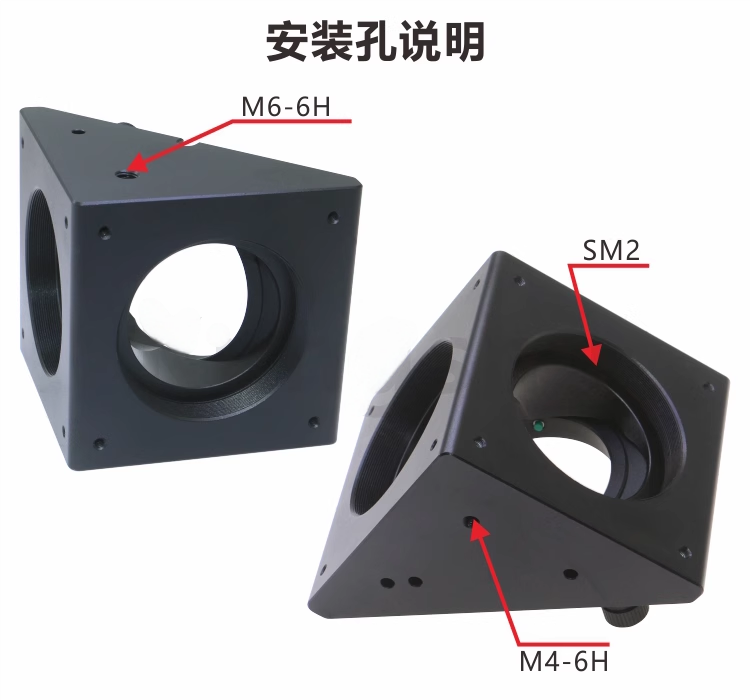

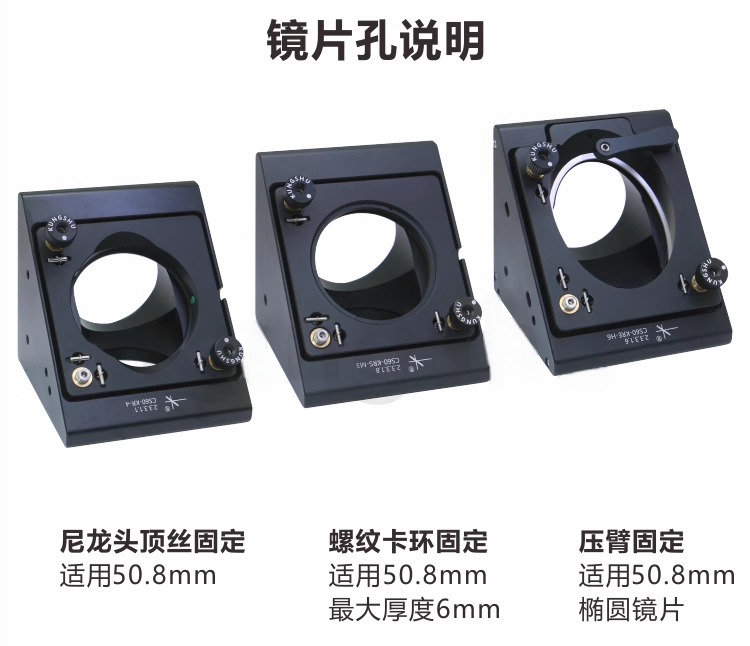

60mm 笼式直角调整架为平均水平位置处于 45°角安装在安装板中的光学元件提供士 4°的俯仰和倾斜调节。俯仰倾斜调节用三个调节螺丝来致动，实现平稳、高分辨率的运动.这些调节板中的两个包含可拆卸的旋钮，而第三个必须用六角扳手球头起子调节。 60mm 笼式直角调整架有三种导杆安装孔可选:M3纹孔、4-40 螺纹孔、 6mm 通孔。 60mm 笼式直角调整架有两种安装孔可选:2英寸安装孔和带 SM2 螺纹安装孔适用 60mm 笼式系统，将2英寸光学元件相对于光轴以 45°角安装。有三种导杆安装孔可选:M3 螺纹孔、4-40 螺纹孔、6mm 通孔。有两种规格可选:SM2 螺纹安装孔、2 英寸安装孔

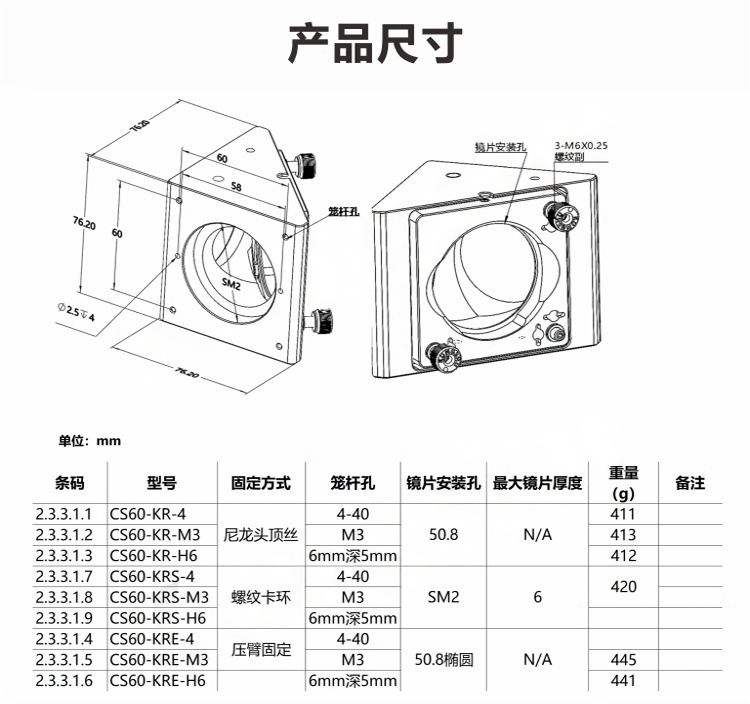

产品型号
